GAM330X全自动视觉对位PCBA分板机
产品特性:
配备全自动换刀机构,大幅提高作业效率。
全系列配置高速CCD视觉自动校正系统,大幅提高切割精度及操作效率。
采用高速主轴做PCB之切割分板,分切应力小、精度高,且适用任何形状之电路板。
双台面运动,可同时执行分板切割及电路板置放,提高作业效率。
专利{集尘装置},低噪音、效率快,清洁及维护容易。
视窗作业系统,安全稳定、易学易用。
GAM330X全自动视觉对位PCBA分板机机台应用:
全系列配置高速CCD视觉对位辅正装置,特别适合高精密及高产能之PCB分板作业。
适合手机、车载电子、GPS、板卡等各种小块多连板之PCB分板。
可选用标准治具或定制治具做分板切割之辅助以提高产能。
利用双工作台,减少放置工件等待时间、增加产能。
GAM330X全自动视觉对位PCBA分板机产品亮点:
操作画面
操作界面简单,学习容易快速上手
功能项目清楚分类,铣刀/治具等参数设定简单
提供四级权限设置,依工作职别设定操作权限
铣刀检测
具备断刀、滑刀、铣刀放反检测功能
可选配铣刀直径检查
双工台板
双工作台,可同时执行PCBA分板及置放,降低放置工件等待时间。
视觉对位校正
CCD自动对位MARK点,提高切割精度
可模拟切割路径,协助编程程式,确保切割路径之准确。
整板扫描
具备整板扫描与视觉辅助编程,快速编辑分板程式。
GAM330X全自动视觉对位PCBA分板机参数

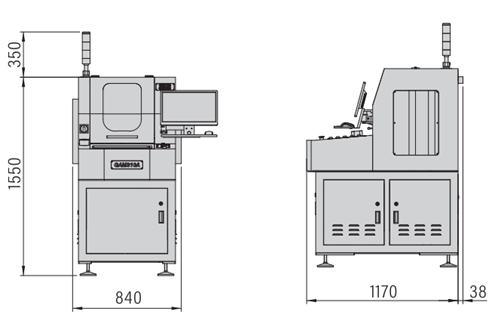

项目 | GAM330X |
有效切割尺寸 | 470*650mm |
切割功能 | 直线、L型、U型、圆型及圆孤 |
加工台面 | 双工作台 |
机台重覆精度 | ±0.01mm |
切割精度 | ≦±0.05mm |
最高移动速度 | XY轴:1000mm/s、Z轴:500mm/s |
最大移动行程 | X:1105 Y:880 Z:90mm |
主轴转速 | MAX.60000rpm可调 |
主轴铣刀更换方式 | 气压自动换刀 |
铣刀侦测 | 俱备自动断刀检知功能 |
切割速度 | 0~100mm/s可调 |
操作系统 | Windows10 |
程序教导方式 | 彩色CCD影像直觉式教导输入 |
控制方式 | 精密多轴控制系统 |
XYZ轴驱动方式 | AC伺服马达 |
适用铣刀尺寸 | ∮0.8~3.0mm |
电源需求 | AC220V,1phase,50/60HZ,2.2KW |
气源需求 | 0.6Mpa,75L/min |
设备尺寸 | 1510(W)*1650(D)*1454(H)mm |
切割主机重量 | 700kg |
